و قواعد پایه ساختاری که تجهیزات نشت یاب متکی به آنها موفق می شوند در لوله های مدفون اصول می شوند در قالب متد نشت یابی آکوستیک کلاسه بندی می شوند. در این تکنیک با مکانیابی منشا ایجاد صوتی که در محل نشت پدید می آیند موقعیت شناسایی می شود. در این بخش اصول پایه این تکنیک و سوالات رایج پاسخ داده شده است.

صدای نشت چه نوع صدایی است؟
اگر صدای موجود در لوله‌های تحت فشار دارای نشان را آنالیز می‌کند، چهار نوع صدا را می‌توان تشخیص داد.
۱ ـ صدای شبیه به صدای «هیس» یا «هووش» از ارتعاش لوله و فشار در محل روزنه و اوریفیس (orifice) نشت می‌آید.
2 ـ صدای شبیه به همهمه که از جریان سیال آب اطراف جداره‌های لوله‌های دارای نشت است.
3 ـ صدای ضربه و تصادم اسپری آب به دیواره های حفره هایی که زیر خاک ایجاد شده است.
۴ ـ ضربان خفیف ناشی از تصادم سنگ ریزه‌های بکار رفته در زیرسازی لوله دارای نشت.
صدای «هیس» یا «هووش» به صورت دائمی و ثابت در لوله‌های با فشار بیش از 30PSI شنیده می‌شود و معمولاً بلندترین صدایی است که در محل نشت شنیده می‌شود. این تصمیم قضاوت کارشناس نیست یابی برای وجود یا عدم وجود و نیست است. مهمترین عوامل اصلی برفرکانس و قدرت صدای نشت که در انتشار لوله های منتشر و یا از سطح زمین قابل ردیابی هستند به شرح زیر است:

فشار آب در لوله
جنس و قطر لوله
جنس خاک و میزان تراکم آن
عمق کار لوله گذاری در زمین
سطح پوشش زمین (سیمان، آسفالت، چمن، خاک و ....)

صدای بلندای منتشر شده (Loudness) از چشمه نشت در لوله‌ها به صورت مستقیم فشار داخلی لوله است.

لوله‌های فلزی مانند لوله‌های چدنی و آهنی و گالوانیزه صدای بلندتر و با فرکانس بالاتری تولید می‌کنند. لوله‌ها از جنس PVC، PE، GRE، GRP یا لوله‌های سیمانی و ازبستی، با شدت کمتر و فرکانس پایین‌تر تولید می‌کنند. به همین دلیل وجود اطلاعاتی از جنس لوله‌ها تأثیر مهم برنتیجه عملیات نشت یابی خواهد داشت. همچنین لوله‌های با سایز بزرگتر، از هر جنس که باشند، ضعیف‌تر و با فرکانس پایین‌تری نسبت به لوله‌های سایز پایین تولید می‌کنند. زمینهای شنی و سست به خصوصی در لوله‌هایی که به تازگی کار می‌کنند و پشت می‌کنند و می‌کنند، صدای نشت را به خوبی منتشر نمی‌کنند. این موضوع در هرنوع از خاکهای غیر متراکم دیگر نیز عیناً قابل تکرار است. به صورت معکوس خاکهای فشرده و بسیار بهتر برای انتقال صدای نشت دارند. نشت در لوله‌هایی که در عمق 3 تا 4 فوت دفن می‌شوند و بسیار آسان‌تر از لوله‌هایی هستند که در عمق 7 یا 8 فوت کار می‌کنند و قابل ردیابی هستند. در این عمق تنها نشتهای بزرگ با فشار بالا به اندازه کافی صدا برای شناسایی و موقعیت یابی‌شان تولید می‌کنند.

در نهایت پوشش زمین و جنس آن است که آسفالت، چمن، دال بتنی، و یا خاک است که باعث جدایی در شناسایی نشت می شود. در سطوح سخت و بتنی ممکن است نشت 5 تا 10 فوت قبل و بعد از مکان واقعی آن توسط کارشناس نشت یابی قابل تشخیص باشد. به صورت معکوس در زمین های با پوششی از خاک سست و چمن صدای واضحی ایجاد نمی شود و پستی و بلندی های موجود در زمین نیز می تواند این مشکل را تشدید کند.

صدای نشت چگونه درون لوله ها حرکت می کند؟

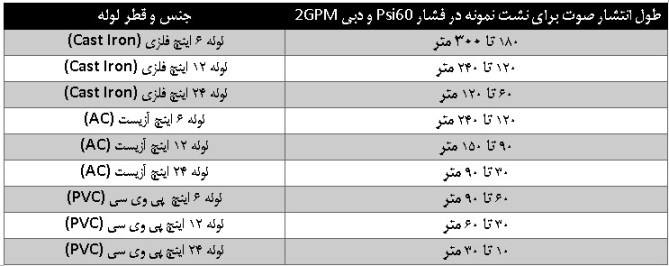

لوله‌های فلزی مانند لوله‌های چدنی و آهنی و گالوانیزه و انشعابات فلزی می‌توانند صدای نشت را تا صدها فوت از هر طرف منتشر کنند. لوله‌های بست، PVC و PE و جنس‌های مشابه آن را نمی‌توان دریافت کرد و تا این فواصل نمی‌تواند از آن خارج شود. قدرت انتشار صوت نشت در لوله‌ها علاوه بر برجنس لوله‌های تنگاتنگی با سایز لوله دارد. جدول به صورت تقریبی حدود و زیر انتشار صوت در لوله‌های با جنس و قطرهای مختلف را نشان می‌دهد.

داشتن فاصله تقریبی که صوت انتشار در لوله‌ها نقش مهمی در موفقیت کار خواهد داشت. به همین دلیل باید جنس و قطر لوله‌ها قبل از انجام عملیات انجام شود.

صوت چگونه در خاک منتشر می شود؟

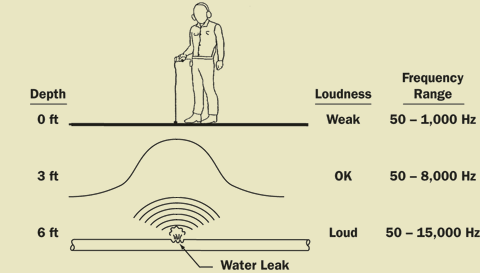

صوتی ناشی از نشت به سرعت جذب خاک می‌شوند. خاک اصوات دارای فرک بالاتر را سریعتر از صوتی با فرکانس پایین جذب خود می کند. برای نشتی در عمق 2 متری تقریباً (تقریباً 6 فوت) زیر سطح خاک صدای ضعیف و غیرقابل شنیدن است و فقط صداهای فرکانسی را می توان شنید. برای نشتی در عمق یک متری زیر سطح خاک، صدای نشت با قدرت بیشتر و در فرکانس‌های بالاتر قابل شنیدن است.

پیمایش نشت (Surveying)
هیچ درشرایطی که شواهدی از نشت در حد محدود یابی قابل مشاهده باشد، برای اطمینان از صحت عملکرد لوله‌ها و شناسایی نتایج احتمالی بابکارگیری تیم نشت یاب، پیمایش نشان یاشود Surveying انجام می‌شود. هر یک از شیرهای قطع و وصل، هیدرانتها و یا انشعاب می‌توانند نقطه‌هایی باشند که در آنها عملیات صدابرداری، شناسایی نشت به انجام می‌رسد.
به دلیل استفاده از تصویربرداری صوتی در لوله‌ها بهتر است از خاک منتقل شوند، بهتر است صداها در محل هیدرانتها و شیروهای قطع و وصل و حوضچه کنتور مشترکان انجام شود. در این محل کارشناس نشت یابی شانس بهتری برای شنیدن صدای نشت خواهد داشت. در نهایت وقتی کارشناس نشت یاب به دو نقطه دارای قوی‌ترین صدای ضربه زد، نقطه یابی یا Pinpointing در این محدوده به انجام می‌رسد.

عملیات Pinpointing

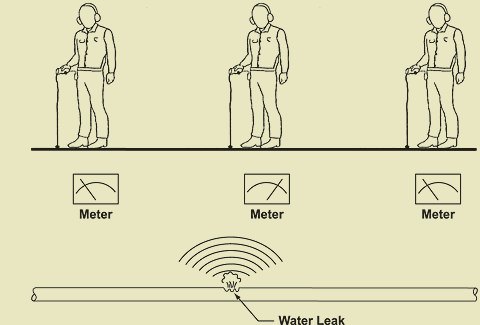

این عملیات روندی برای شناسایی و نقطه یابی نشت با استفاده از صوتی است که در خاک منتشر می‌شود. در این روش از ژئوفون زمینی استفاده می شود. ژئوفون زمینی د رفواصل 3 تا 4 فوت (تقریباً یک متر) بین دو هیدرانت دارای بالاترین صدای ثبت شده در مرحله Surreging حرکت داده می‌شود. کارشناس نشت یابی باید به دقت صدای شنیده شده در هر گام را با صدای گام بعد مقایسه و شدت و ضعف آن را کنترل کنید. در این مرحله کارشناس نشت یابی نباید صدای دستگاه نشان یاب را تغییر دهد. تا امکان مقایسه صدای شنیده شده در هر گام را با گام قبلی و بعدی داشته باشید.

در مرحله نهایی و مکانی که دارای بالاترین صدای نشت انجام شده است، کارشناس نشت یابی باید به دقت عقربه یا چراغ نمایشگر دستگاه نشت یاب را که بلندی صدا را نشان می دهد زیر نظر داشته باشد و پس از مقایسه آن با نقاط قبل و بعد از آن باشد. آن. ، محل دقیق وجودنش را جهت حفاری علامت گذاری کنید.
